SAP 생산 수율 점검 — 투입한 만큼, 양품으로 얼마나 나왔는지부터 본다

생산 실적은 보통 오더별로 확인(Confirmation) 시점에 투입·양품·불량 수량이 기록되지만, 그 수치를 "목표 대비 얼마나 벌어졌는지" 관점으로 다시 훑어보는 화면은 따로 없는 경우가 많습니다. 그래서 생산오더별 투입·양품·불량·재공증감 수량을 대사해 수율을 산출하고, 목표수율과 비교하는 화면을 OpenUI5로 구현했습니다.

수율이 목표수율보다 2.0%p 넘게 낮으면 "점검필요"로 자동 판정합니다. 표준 실적 확인·조회 기능이 담당하는 수량 입력·조회 위에, 오더·작업장·자재 세 관점에서 목표 대비 차이를 한 번에 볼 수 있는 층을 더한 셈입니다. 실제 구동 화면 5종을 함께 공개합니다.

실제 화면 5종 둘러보기

기본 조건으로 조회하면 요약 KPI와 명세 탭이 뜹니다 → 작업장별·자재별 집계 탭에서 축을 바꿔 보고 → 행을 클릭해 상세를 봅니다.

아래는 실제로 앱을 실행해 기능을 눌러 가며 캡처한 화면입니다. 이미지를 클릭하면 원본 크기로 확대됩니다.

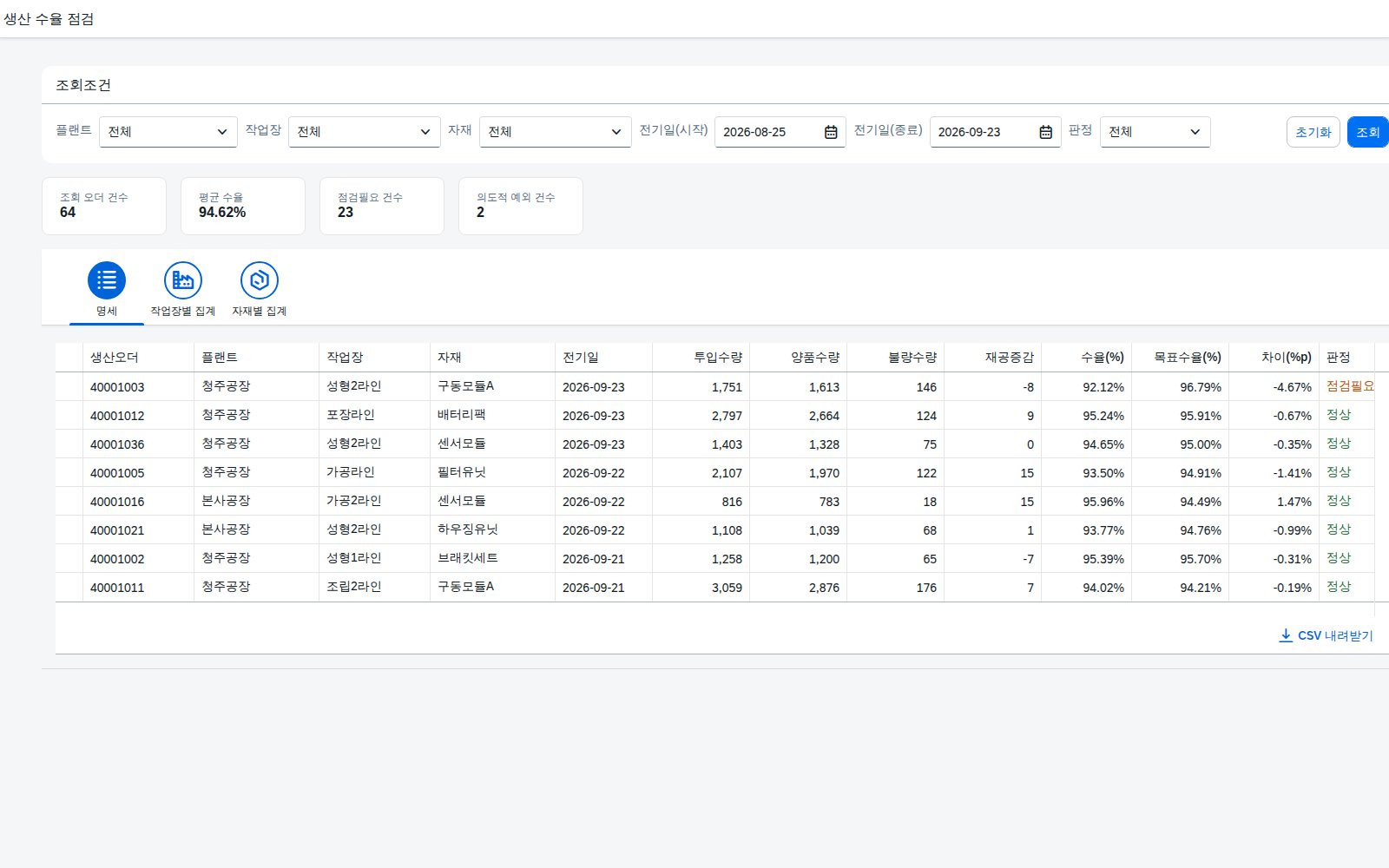

메인 화면

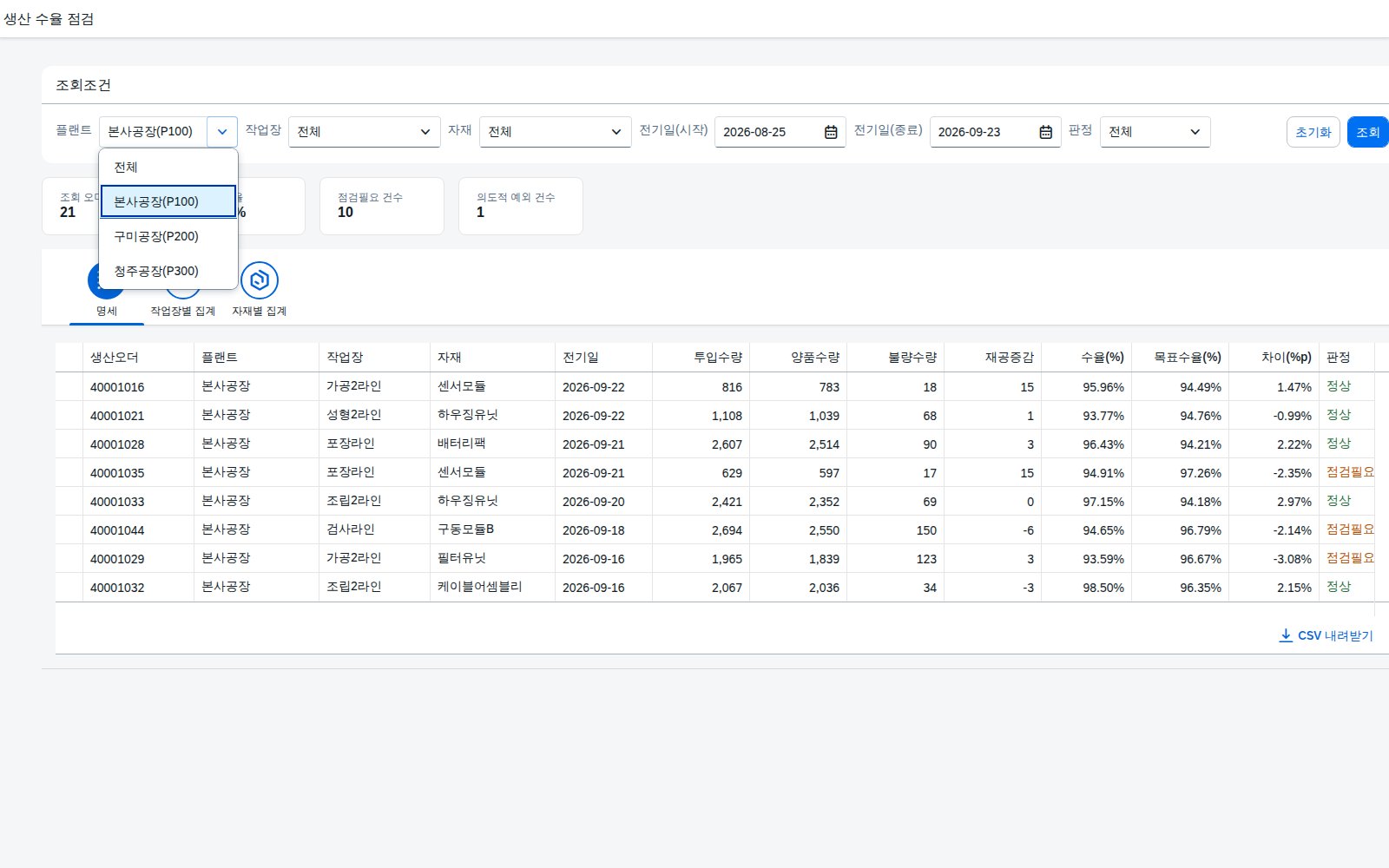

조건 조회 결과

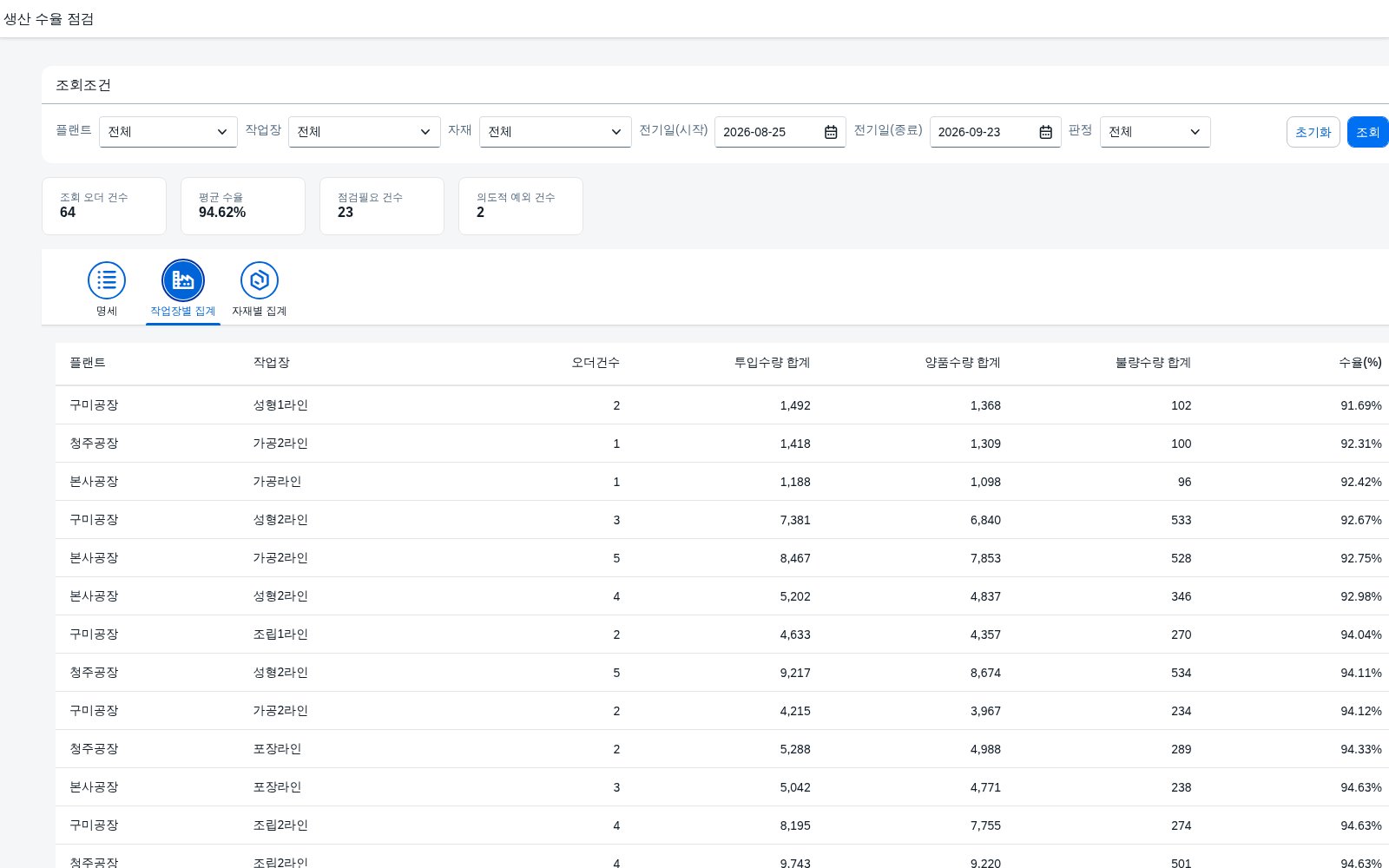

작업장별 집계

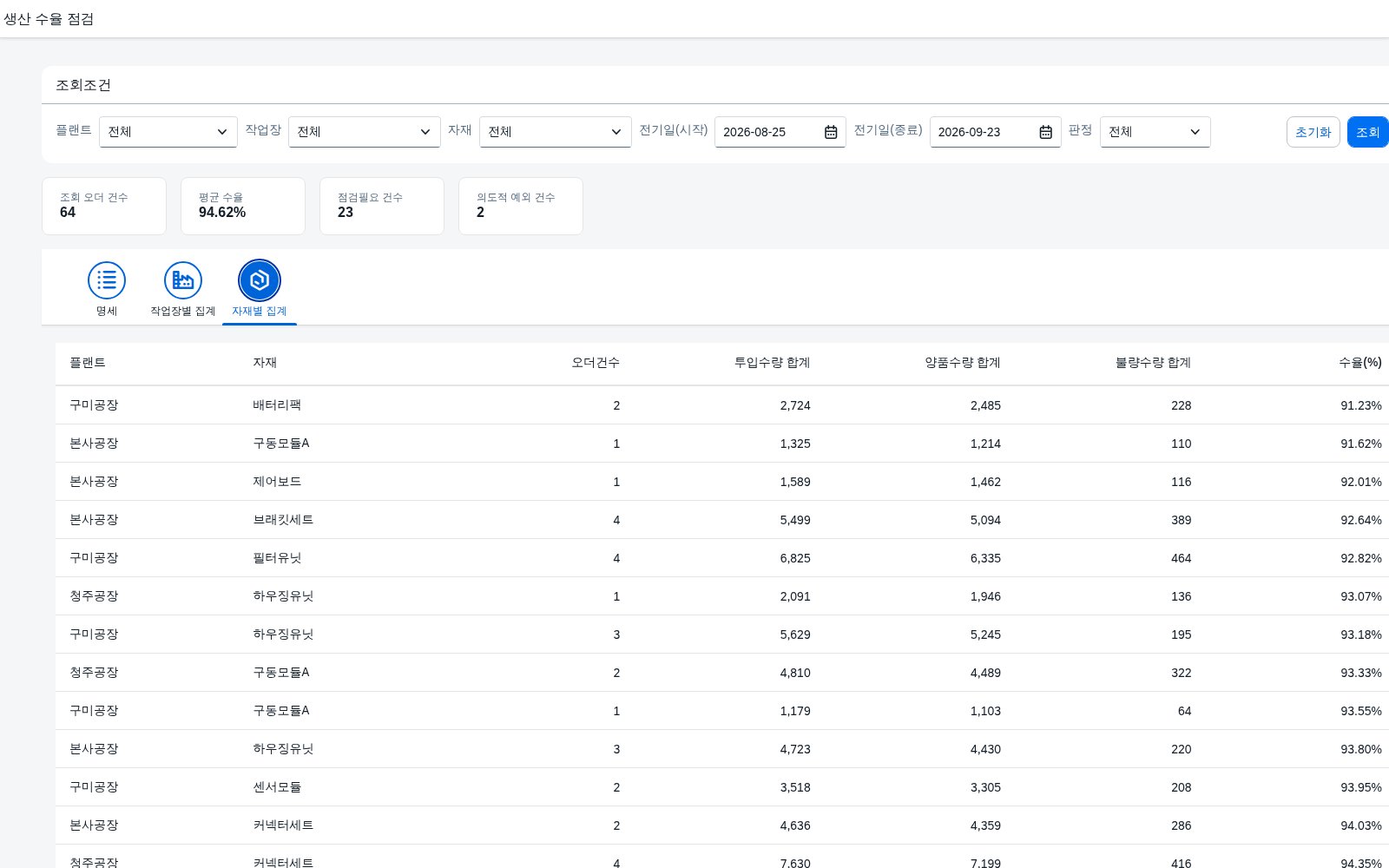

자재별 집계

생산오더 상세

사용 방법

1. 화면에 들어오면 기본 조건(전체 기간·전체 플랜트)으로 자동 조회가 1회 실행되어 요약 KPI와 명세·집계 탭이 함께 채워집니다.
2. 조회조건 영역에서 플랜트·작업장·자재·판정을 선택합니다(선택하지 않으면 전체). 전기일(시작/종료)은 기본값이 채워져 있어 필요할 때만 바꿉니다.
3. 조회 버튼은 조회조건 입력 필드 줄의 가장 오른쪽에 있습니다. 조회조건 영역 어디서든 Enter 키를 눌러도 같은 조회가 실행됩니다. 초기화 버튼은 조회 버튼 바로 왼쪽에 있습니다.
4. 상단 카드에서 조회 오더 건수 · 평균 수율 · 점검필요 건수 · 의도적 예외 건수를 먼저 확인합니다.
5. 탭을 옮겨 명세 → 작업장별 집계 → 자재별 집계 순으로 봅니다.
6. 명세 탭에서 행을 클릭하면 해당 생산오더의 수량·수율 판정 상세가 다이얼로그로 열립니다.
7. 각 탭 하단의 CSV 내려받기(UTF-8 BOM)로 현재 탭의 조회 결과를 저장합니다.

수율 판정 기준

위 기준은 조회·점검을 돕기 위한 것이며, 실제 공정상의 원인 판단과 조치는 화면이 단정하지 않고 현장 담당자가 확인합니다.

수율 산출 절차

조회조건

결과 컬럼

SAP 표준 기능 매핑

표준 실행은 SAP 표준 T-code 가 담당하고, 이 화면은 그 데이터에 수율 대사 관점을 더해 확장합니다.

분석 지표 정의표

참고 CDS 뷰

define view entity I_ProductionOrderYield
  as select from afru
    inner join afpo on afpo.aufnr = afru.aufnr
    inner join afko on afko.aufnr = afpo.aufnr
{
  key afru.aufnr        as OrderNo,
      afpo.werks         as Plant,
      afpo.matnr         as Material,
      afru.budat         as PostDate,
      sum(afru.gmnga)    as GoodQty,
      sum(afru.xmnga)    as ScrapQty
}

필드 매핑은 가상 데이터 기준 스케치이며, 재공증감은 별도 파생값으로 계산합니다.

OpenUI5 구성

파일 구성

검증 결과

검증용 샘플 데이터(생산오더 64건, 플랜트 3개, 작업장 8개, 자재 10종)를 기준으로 대사식을 전수 검증했습니다. 재공 재작업이 진행 중이라 판정을 보류해야 하는 예외 사례 2건을 의도적으로 포함했습니다.

모든 데이터는 검증용으로 구성한 가상 데이터입니다.

자주 묻는 질문
