SAP 자재명세서(BOM)·공정경로 현황 — 유효기간과 표준시간을 한 화면에서

자재명세서(BOM)는 CS03 화면에서 상위자재 한 건씩 조회하는 것이 표준입니다. 그런데 구성품에는 저마다 유효기간(Datuv~Datub)이 걸려 있어서, 지금 이 구성이 실제로 적용 중인지, 곧 끝나는지는 화면에서 날짜 두 개를 눈으로 비교해야 알 수 있습니다. 라우팅(공정경로)의 표준시간을 함께 보려면 CA03 을 따로 열어야 하고요.

SAP 표준 BOM(MAST/STPO)·라우팅(PLKO/PLPO) 데이터 구조를 그대로 이어받아, 상위자재별 구성품을 기준일자 대비로 자동 판정하고 공정별 표준시간까지 한 번에 계산해 보여 주도록 OpenUI5 화면으로 확장한 것이 이 화면입니다. 유사한 화면으로 표준원가계산(CK13N 계열)이 BOM 을 원가 롤업의 재료로 쓰는 사례가 이미 있지만, 그 화면은 원가 관점이고 이 화면은 원가 계산 없이 BOM·라우팅 자체의 유효성과 소요시간만 다룬다는 점에서 다릅니다. 실제 구동 화면 2종을 함께 공개합니다.

실제 화면 2종 둘러보기

플랜트·상위자재·BOM용도·기준일자를 넣고 조회하면 구성품이 품목번호 순으로 펼쳐집니다 → 상태 컬럼에서 만료임박·만료 건을 먼저 확인하고 → 행의 상세로 라우팅 표준시간까지 함께 봅니다.

아래는 실제로 앱을 실행해 기능을 눌러 가며 캡처한 화면입니다. 이미지를 클릭하면 원본 크기로 확대됩니다.

zui5.bom — Main.view.xml

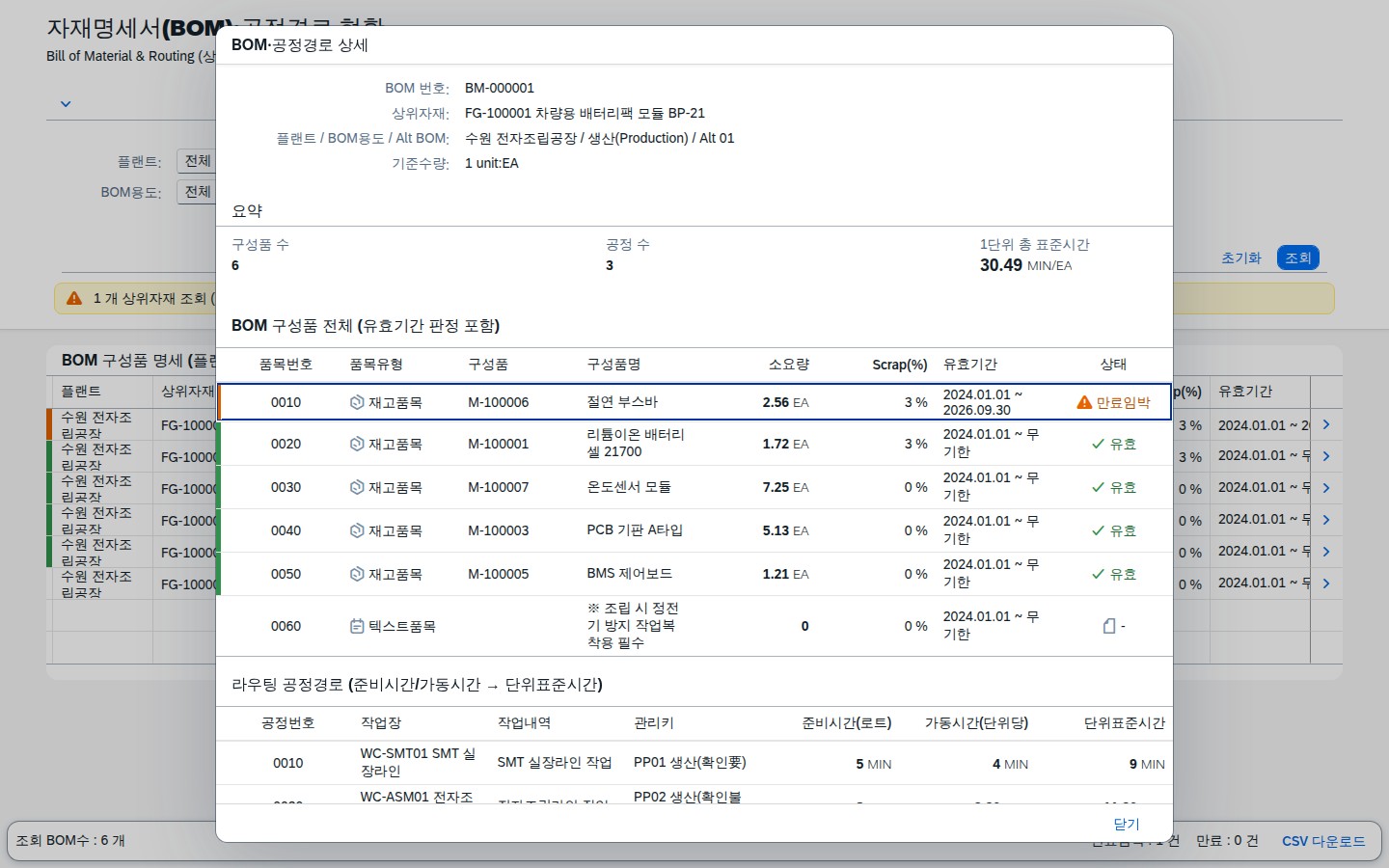

zui5.bom — DetailDialog.fragment.xml

조작 방법

1. 플랜트와 BOM용도를 Select 로 고릅니다. 기본값은 전체입니다.
2. 상위자재(코드/명) 입력란에 코드나 명칭 일부를 입력하면 대소문자 구분 없이 부분 일치로 찾습니다.
3. 유효성상태를 고르면 해당 상태의 구성품만 걸러 봅니다.
4. 기준일자를 바꾸면 그 날짜를 기준으로 유효기간 판정이 다시 계산됩니다.
5. 조회조건 입력필드에서 Enter 를 눌러도 바로 조회됩니다. 조회·초기화 버튼은 조회조건 영역 오른쪽 끝에 있습니다.
6. 결과 행의 상세 버튼을 누르면 BOM 구성품 전체와 라우팅 공정경로, 1단위 총 표준시간을 봅니다.
7. 목록은 CSV 다운로드로 내려받습니다. UTF-8 BOM 이 붙어 엑셀에서 한글이 깨지지 않습니다.

BOM 구성품 유효기간 판정 규칙

구성품마다 유효기간이 있어, 기준일자 하나만으로는 지금 이 구성이 실제로 적용 중인지 알기 어렵습니다. 그래서 기준일자와 유효기간을 비교해 4단계로 판정합니다. 텍스트품목은 자재가 아니므로 판정 대상에서 제외합니다.

공정경로 표준시간 집계 처리 단계

라우팅은 공정 단위로 준비시간(로트 전체 1회)과 가동시간(단위당)을 따로 관리합니다. 다음 4단계로 상위자재 1단위 생산에 필요한 표준시간을 계산합니다.

예) 기준수량 10EA, 준비시간 8분, 가동시간(단위당) 1.2분인 공정은 단위표준시간 = (8 ÷ 10) + 1.2 = 2.0분/EA 입니다.

조회조건

결과 컬럼

BOM 구성품 명세

상세보기 — 라우팅 공정경로

SAP 표준 기능 매핑

이 화면은 BOM·라우팅을 만들거나 바꾸지 않습니다. 마스터데이터 유지는 CS01/CS02(BOM)와 CA01/CA02(라우팅)가 그대로 담당하고, 이 화면은 그 데이터를 조회 관점으로 모아 유효기간 판정과 표준시간 집계를 더해 확장한 구성입니다.

참고 CDS 뷰

@AbapCatalog.sqlViewName: 'ZCBOMROUTE'
@EndUserText.label: 'BOM·공정경로 조회용 (Z)'
define view Z_C_BOM_ROUTING
  as select from mast as Bom
    inner join      stpo as Item     on  Bom.stlnr = Item.stlnr
    left outer join plko as RtHeader on  Bom.werks = RtHeader.werks
                                     and  Bom.matnr = RtHeader.matnr
    left outer join plpo as RtOper   on  RtHeader.plnnr = RtOper.plnnr
                                     and  RtHeader.plnal = RtOper.plnal
    left outer join crhd as WorkCtr  on  RtOper.arbpl = WorkCtr.arbpl
{
  key Bom.stlnr,
  key Item.stlnr_item as Posnr,
      Bom.matnr,
      Bom.werks,
      Bom.stlan,
      Bom.stlal,
      Bom.basmn,
      Item.postp,
      Item.idnrk,
      Item.menge,
      Item.meins,
      Item.ausch,
      Item.datuv,
      Item.datub,
      // 라우팅 단위표준시간 = (준비시간 / 기준수량) + 가동시간(단위당)
      RtOper.vorgang,
      WorkCtr.arbpl,
      RtOper.vgw01,
      RtOper.vgw02,
      division( RtOper.vgw01, Bom.basmn, 2 ) + RtOper.vgw02 as UnitStandardMin
}

매핑 이해를 돕기 위한 참고용 설계입니다. 실제 도입 시에는 BOM 이력(변경번호) 반영 여부와 다단계 전개 범위에 맞춰 조정합니다.

OpenUI5 구성

파일 구성

검증 결과

화면 구성에 쓴 데이터는 상위자재(BOM) 6건 · 구성품 35건 · 라우팅 공정 18건입니다.

플랜트 · 자재 · 작업장명은 모두 검증용 데이터입니다.

자주 묻는 질문
